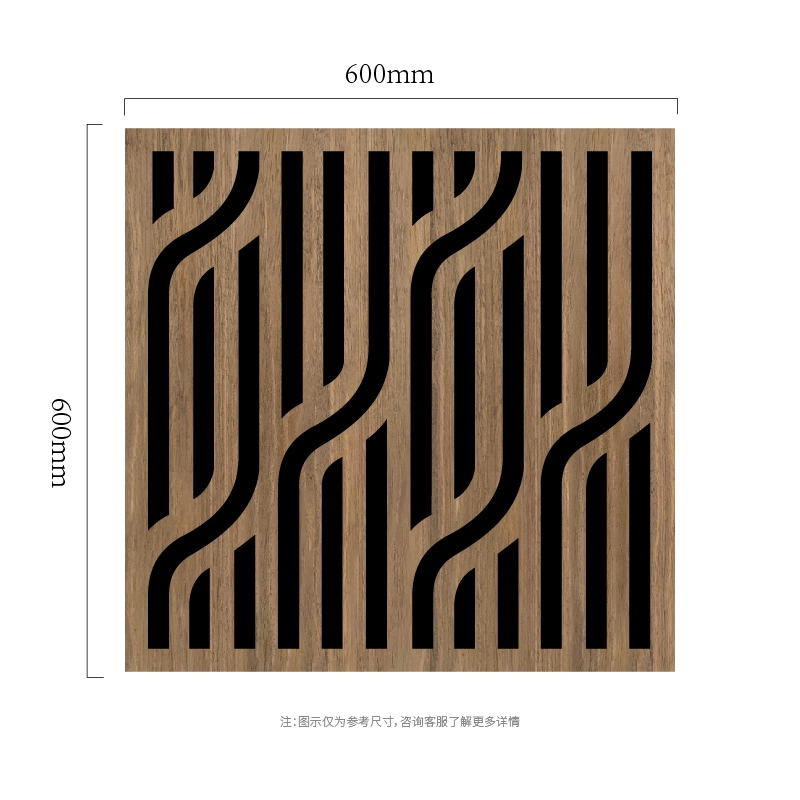

Flow Ribbon Slot แผ่นผนังกันเสียง MDF-on-PET

แผ่นผนังอะคูสติก Flow Ribbon Slot MDF-on-PET แปลช่องแนวตั้งคู่ขนานที่โค้งงอเป็นเส้นโค้ง S ซ้ำๆ และเชื่อมต่อใหม่เป็นทางตรงให้เป็นระบบผนังอะคูสติกตกแต่งที่ใช้งานได้จริง ผลลัพธ์ทางการมองเห็นที่สำคัญคือรูปแบบริบบิ้นที่ไหลอย่างต่อเนื่องซึ่งเพิ่มการเคลื่อนไหวในขณะที่ยังคงรักษาลำดับทางสถาปัตยกรรมแนวตั้งที่แข็งแกร่ง แทนที่จะอาศัยพื้นผิวที่พิมพ์เพื่อสร้างลวดลาย พื้นหน้าถูกสร้างขึ้นจากส่วนประกอบ MDF จริงที่กลึงด้วยอุปกรณ์ CNC ในขณะที่ซับสเตรตของเส้นใยโพลีเอสเตอร์ยังคงมองเห็นได้ในพื้นที่เชิงลบ ความสัมพันธ์แบบสองชั้นนี้ให้ความลึกของผนัง เงา และคอนทราสต์ของวัสดุ ในขณะที่ยังคงรักษาฟังก์ชันเสียงของแผ่นรอง PET แทนที่จะใช้กราฟิกที่พิมพ์ ผลิตภัณฑ์นี้สร้างเอกลักษณ์ผ่านรูปทรงเรขาคณิตที่ตัดจริง ชั้น MDF กำหนดพื้นหน้า ในขณะที่วัสดุพิมพ์ PET จะกลายเป็นพื้นหลังที่ตัดกันและพื้นผิวอะคูสติก

ข้อดีของการออกแบบหลัก

• เอกลักษณ์ของรูปแบบ: รูปทรงของ Flow Ribbon Slot สามารถแยกแยะได้ทันทีจากแผงอะคูสติกแบบแผ่นตรงมาตรฐาน และสามารถใช้เป็นลายเซ็นภาพเฉพาะโครงการได้

• ความสามารถในการทำซ้ำของ CNC: รัศมีเส้นโค้ง จำนวนแถบการไหล ความยาวส่วนตรง และเฟสรูปแบบระหว่างแผงที่อยู่ติดกัน สามารถปรับได้ในเส้นทาง CAD จากนั้นจึงทำซ้ำอย่างสม่ำเสมอสำหรับการผลิตเป็นชุด

• ลักษณะเป็นชั้น: ใบหน้าตกแต่งของ MDF จะสร้างพื้นหน้า ในขณะที่เส้นใยโพลีเอสเตอร์ที่เปลือยเปล่าจะกลายเป็นพื้นหลังโดยเจตนาแทนที่จะเป็นพื้นผิวที่ซ่อนอยู่

• ความยืดหยุ่นของขนาด: ขนาดที่เสร็จแล้วจะถูกกำหนดโดยรูปแบบและการออกแบบผนัง แทนที่จะเป็นรูปแบบสต็อกคงที่รูปแบบเดียว ทำให้ซีรีส์นี้เหมาะสำหรับโมดูลสี่เหลี่ยม สูง สี่เหลี่ยม และไม่สม่ำเสมอ

• ขั้นตอนการทำงานของโครงการ B2B: สามารถยืนยันแบบร่าง การอนุมัติตัวอย่าง ทิศทางของรูปแบบ และการกำหนดหมายเลขโมดูลได้ก่อนการผลิตจำนวนมากเพื่อลดความคลุมเครือในการติดตั้ง

การก่อสร้างและการผลิต CNC

เครื่องแกะสลัก/กำหนดเส้นทางมืออาชีพจะแปลงเส้นทางที่นักออกแบบอนุมัติให้เป็นส่วนประกอบ MDF ที่ทำซ้ำได้ หลังจากการตัดเฉือน ชิ้นส่วนต่างๆ จะถูกจัดเรียงบนฐาน PET ตามเค้าโครง ทำให้ซีรีส์นี้เหมาะสำหรับโครงการที่เน้นการออกแบบซึ่งรูปแบบเป็นรายการข้อกำหนดหลัก

สำหรับแผ่นผนังกันเสียง MDF-on-PET ของ Flow Ribbon Slot การตรวจสอบการผลิตควรเน้นไปที่รัศมีโค้ง จำนวนแถบที่ไหล ความยาวส่วนตรง และระยะรูปแบบระหว่างแผงที่อยู่ติดกัน สิ่งเหล่านี้เป็นตัวแปรที่มีแนวโน้มที่จะเปลี่ยนรูปลักษณ์ของโมเดลนี้มากที่สุด ในกรณีที่เกิดสะพานแคบ มุมเล็กๆ หรือส่วนประกอบปลายแหลม ควรตรวจสอบแบบร่างสำหรับการตัดเฉือน CNC และการจัดการในทางปฏิบัติก่อนที่จะปล่อยปริมาณการผลิต

ข้อมูลจำเพาะทางเทคนิคและตัวเลือกการสั่งซื้อ

การออกแบบการใช้งานและการใช้งานที่แนะนำ

แผ่นผนังกันเสียง MDF-on-PET แบบ Slot Ribbon ของ Flow เหมาะสำหรับผนังร้านอาหาร ห้องรับรองของโรงแรม ฉากหลังของบาร์ พื้นที่ค้าปลีกระดับพรีเมียมและพื้นที่ทางสังคม สำหรับการประสานงานของผู้รับเหมา ควรระบุขนาดผนัง เต้ารับ ตะแกรง มุม และเส้นสิ้นสุดก่อนที่จะร่างแบบของร้านค้าจะเสร็จสิ้น จากนั้นจึงสามารถปรับรูปแบบได้ เพื่อให้เส้นตัดที่สำคัญไม่ตกบนเศษ MDF ที่แคบมากที่ขอบด้านนอก

จุดวางแผนที่สำคัญที่สุดสำหรับรุ่นนี้คือจังหวะของช่องริบบิ้นที่ไหลลื่น นักออกแบบควรตัดสินใจว่ารูปแบบจะทำซ้ำเหมือนกัน สะท้อนรอบเส้นกึ่งกลาง หมุนระหว่างโมดูล หรือสิ้นสุดในลักษณะที่ไม่ปกติ การตัดสินใจดังกล่าวควรสะท้อนให้เห็นในภาพวาดของร้านค้า ดังนั้นผนังสุดท้ายจึงดูตั้งใจมากกว่าที่จะประกอบจากแผงที่ไม่เกี่ยวข้องกัน

สถานการณ์การใช้งานทั่วไป

ผนังคุณลักษณะ Banquette ร้านอาหาร

วางแผงช่อง Flow Ribbon Slot ไว้ด้านหลังห้องจัดเลี้ยงยาว เพื่อให้เส้นโค้ง S ลอยขึ้นในแนวตั้งและทำซ้ำทั่วทั้งโซนที่นั่ง การเปลี่ยนผ่านจากตรงไปเป็นโค้งเพิ่มการเคลื่อนไหวโดยไม่ต้องมีจิตรกรรมฝาผนัง และพื้นที่เชิงลบ PET ที่มืดช่วยให้หน้า MDF ที่กำหนดเส้นทางมีการอ่านสามมิติที่แข็งแกร่งขึ้นภายใต้แสงด้านข้าง

ภาพจำลองนี้เป็นคำแนะนำในการออกแบบมากกว่าการกล่าวอ้างโครงการ SHIPO ที่เสร็จสมบูรณ์ สำหรับการเผยแพร่บนเว็บไซต์ สามารถแทนที่ได้ในภายหลังด้วยกรณีของลูกค้าที่ได้รับการยืนยัน ภาพถ่ายการติดตั้ง ข้อมูลประเทศ/ตลาด และข้อมูลโครงการที่วัดผลได้เมื่อมีวัสดุเหล่านั้น

การปรับแต่งและการสนับสนุนโครงการ

แผ่นผนังกันเสียง MDF-on-PET Flow Ribbon Slot สามารถพัฒนาจากรูปแบบอ้างอิงมาตรฐานหรือปรับใช้ตามความต้องการของโครงการ ตัวแปรการปรับแต่งหลักสำหรับการออกแบบนี้คือรัศมีโค้ง จำนวนแถบที่ไหล ความยาวส่วนตรง และเฟสของรูปแบบระหว่างแผงที่อยู่ติดกัน ความหนาของพื้นผิวเส้นใยโพลีเอสเตอร์มาตรฐานคือ 5 มม. และ 9 มม. ในขณะที่ชั้นตกแต่ง MDF ปกติคือ 9 มม. และสามารถผลิตในความหนาอื่น ๆ ได้เมื่อจำเป็น ขนาดแผงที่เสร็จแล้วไม่ได้จำกัดอยู่แค่ภาพวาดอ้างอิง: SHIPO สามารถตรวจสอบขนาดผนัง การแบ่งโมดูลที่จำเป็น และการยุติรูปแบบก่อนที่จะยืนยันไฟล์การผลิต ในฐานะซัพพลายเออร์ โรงงาน และผู้ผลิตแผงอะคูสติกของจีน SHIPO อยู่ในตำแหน่งสำหรับคำสั่งซื้อ B2B จำนวนมาก โดยมีปริมาณการสั่งซื้อขั้นต่ำ 400 ชิ้นต่อการออกแบบ

ขั้นตอนการทำงานก่อนการผลิตที่แนะนำ

• ส่งระดับความสูงของผนัง เป้าหมายขนาดสำเร็จรูป และข้อมูลอ้างอิงผลิตภัณฑ์ที่ต้องการ

• ยืนยันมาตราส่วนรูปแบบ Slot Ribbon Slot และตัวแปรเฉพาะโครงการ: รัศมีเส้นโค้ง จำนวนแถบการไหล ความยาวส่วนตรง และเฟสรูปแบบระหว่างแผงที่อยู่ติดกัน

• ยืนยันความหนาของพื้นผิว PET (5 หรือ 9 มม.), ความหนาของ MDF (มาตรฐาน 9 มม. หรือแบบกำหนดเอง) และตัวอย่างพื้นผิว/พื้นผิว MDF ที่ได้รับอนุมัติ

• อนุมัติ CAD/แบบร่างของร้านค้า และเมื่อจำเป็น ตัวอย่างทางกายภาพหนึ่งตัวอย่างก่อนการผลิตเป็นชุด

• สำหรับการออกแบบทิศทางหรือหลายโมดูล ให้ใช้หมายเลขแผงและเครื่องหมายการวางแนวเพื่อรองรับการติดตั้งไซต์งาน

คำถามที่พบบ่อย

ถาม: S-curves สามารถต่อจากแผงหนึ่งไปอีกแผงหนึ่งได้อย่างราบรื่นหรือไม่

ใช่. ไฟล์ CNC สามารถประสานเป็นลำดับแบบหลายแผงได้ ดังนั้นช่องโค้งจึงดำเนินต่อไปตามตะเข็บ แนะนำให้ใช้ภาพวาดการติดตั้งที่มีหมายเลขกำกับ

ถาม เส้นโค้งสามารถทำให้ดูละเอียดขึ้นได้หรือไม่?

ใช่. การเพิ่มรัศมีและลดการเคลื่อนไหวด้านข้างจะทำให้กระแสน้ำสงบลง เส้นโค้งที่แคบลงจะสร้างเอฟเฟกต์กราฟิกมากขึ้น แนะนำให้สุ่มตัวอย่างสำหรับโครงการสำคัญ

ถาม รูปแบบนี้สามารถใช้กับผนังแคบได้หรือไม่?

ใช่. โมดูลขนาด 600 มม. เดี่ยวสามารถเน้นแนวตั้งได้ หรือการออกแบบสามารถปรับขนาดให้เป็นรูปแบบที่กำหนดเองให้แคบลงได้เมื่อต้องการขนาดผนัง

สอบถามและความร่วมมือ

ติดต่อ SHIPO เพื่อขอตัวอย่าง ตรวจสอบการวาดภาพ ปรับแต่งขนาด หรือเสนอราคาจำนวนมากสำหรับแผงผนังกันเสียง Flow Ribbon Slot MDF-on-PET หากต้องการรับข้อเสนอที่ถูกต้อง ให้ส่งขนาดผนังเป้าหมาย ปริมาณที่ต้องการ ความหนาของพื้นผิว PET ความหนาของ MDF พื้นผิวที่ต้องการ และไฟล์รูปแบบ CAD/เวกเตอร์ใดๆ ที่มี จากนั้น SHIPO จะสามารถประเมินรูปทรงของ Flow Ribbon Slot ยืนยันรายละเอียดที่สามารถผลิตได้ และเตรียมโซลูชันการผลิตสำหรับคำสั่งซื้อตั้งแต่ 400 ชิ้นต่อการออกแบบ
